瓦楞纸箱楞型介绍

发布于:2017-9-20 17:26:08

楞型特指瓦楞纸板的楞型,常规楞型有四种:A楞、B楞、C楞、E楞。

特点

A楞:弹性好,高度和间距大,减震性好,适合易碎及对冲击和碰撞要求高的产品;

B楞:适合制作具有刚性并不要求有减震防护性能的产品包装,比如:罐头、小包装食品,小五金等;

C楞:综合了AB两种楞型的特点,具有足够的刚性和减震性能;

E楞:可以是纸箱表面平整,刚性更好,适合高质量的印刷,而且节省运输可仓储空间。

纸箱楞型

不同的内装物品通常需要不同的层数及楞型的包装纸箱,纸箱相关楞型简介如下

三层瓦楞纸箱

三层瓦楞纸箱又称单瓦楞纸箱,其纸板结构是由一张瓦楞芯纸两面各粘一张面纸组合而成,主要用于包装重量较轻的内包装物。常用楞型有A、B、C、E瓦楞,其中E瓦又称微瓦楞纸箱,主要用于小家电等,B瓦常用于食品、饮料行业等的包装。

五层瓦楞纸箱

五层瓦楞纸箱又称双瓦楞纸箱,五层瓦楞纸箱的纸板结构是由面纸、里纸、芯纸和两张瓦楞芯纸粘合而成,楞型的组合通常采用AB型、AC型、BC型或BE型等,主要用于单件包装重量较轻且易破碎的内装物的包装。

七层瓦楞纸箱

七层瓦楞纸箱又称三瓦纸箱,主要用于重型商品的包装,如摩托车等;其瓦楞纸箱的纸板组成为面纸、瓦楞芯纸、芯纸、瓦楞芯纸、芯纸、瓦楞芯纸和里纸粘合而成。瓦楞的楞型组合通常采用BAC型。

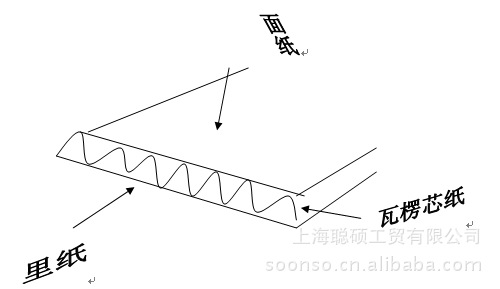

瓦楞纸板断面图




  瓦楞纸在结构上的特征,是压成波纹的瓦楞。瓦楞是瓦楞纸板的主体。使用质地相同的面纸和芯纸制成瓦楞纸板,如果瓦楞的形状不同,瓦楞纸板的性能也不同。

  现在,世界各国使用的瓦楞纸板,其常用楞型有下列几种:

  A型楞 B型楞 C型楞 E型楞。

  其用途可归纳如下:

  外包装用——A、B、C型楞

  内包装用——B、E型楞

  小包装用——E型楞

  各楞型的参数

种类

楞率

楞数

楞高

A 楞

1.49

34±2

4.5-4.8

B 楞

1.31

46±2

2.5-2.8

C 楞

 1.41

39±2

3.5-3.8

E 楞


93±5

1.0

  接下来,我们谈一下外包装用的A、B、C、E型楞的特点。

  1)A型楞

  A型楞的特点是单位长度内的瓦楞数量少,而瓦楞最高。使用A型楞制成的瓦楞纸箱,适合包装较轻的物品,有较大的缓冲力。

  2)B型楞

  B型楞与A型楞正好相反,单位长度内的瓦楞数量多而瓦楞最低,其性能也与A型楞相反,使用B型楞制成的瓦楞纸箱,适合包装较重和较硬的物品,多用于罐头和瓶装物品等的包装。

  另外,还有一种倾向就是利用B型楞坚硬不易破的特点,经过冲切后制成形状复杂的组合箱。

  3)C型楞

  C型楞的单位长度的瓦楞数及楞高介于A型楞和B型楞之间。性能则接近于A型楞。近年来随着保管、运输费用的上涨,体积较小的C型楞受到人们的重视,现已成为欧美国家采用的楞型。

  4)E型楞

  E型楞在30㎝长度内的楞数一般为95个左右,楞高约为1.1㎜,与外包装用的A、B、C型瓦楞相比,具有更薄更坚硬的特点。因此,开发E型楞主要目的是将它作成折叠纸盒以增加缓冲性。用E型楞制成的瓦楞纸盒,外观美观、表面光滑,可进行较复杂的印刷,因此通常用于装潢性瓦楞纸盒。

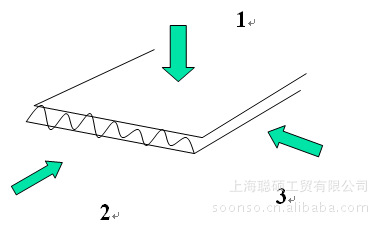

  各楞型特性比较







瓦楞种类

A 楞

B 楞

C 楞

平面压力

3

1

2

垂直压力

1

3

2

平行压力

3

1

2

缓冲压力

1

3

2

  目前我司主要采用的是B型、A型、E型、AB型、BE型楞。

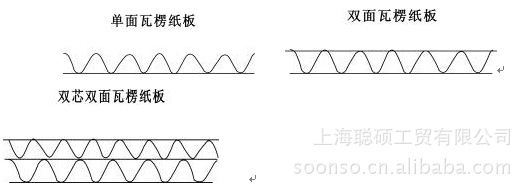

  二、 瓦楞纸板的种类

  瓦楞纸板的种类,取决于各种楞型的组合方式。组合方式不同,瓦楞纸板的物性也就各有所异。

  通常瓦楞纸板可以根据其结构或用途进行分类。

  单面瓦楞纸板

  双面瓦楞纸板 (三层单瓦楞纸板)

  根据结构分类 双芯双面瓦楞纸板 (五层双瓦楞纸板)

  三芯双面瓦楞纸板 (七层三瓦楞纸板)

  内包装瓦楞纸板

  根据用途分类

  外包装瓦楞纸板

  所谓根据结构分类,同样地说就是根据使用几张芯纸和面纸而进行的分类。

  如图

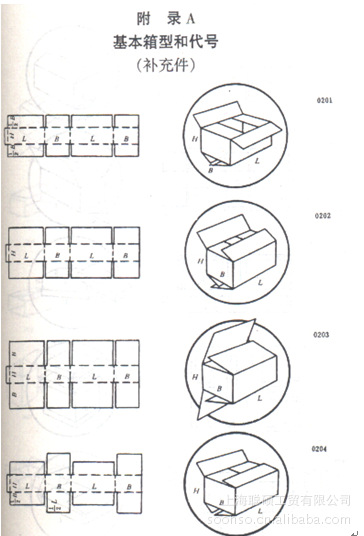

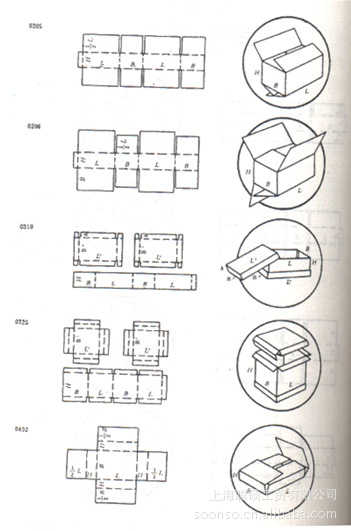

  三、 箱型简介

  瓦楞纸箱的箱型结构,在国际上普遍采用由欧洲瓦楞纸箱制造商联合会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。这一标准经国际瓦楞纸板协会批准在国际间通用。

  按照国际纸箱箱型标准,纸箱结构可分为基础型和组合型两大类。

  基础型即基本箱型,在标准中有图例可查,一般用四位数字表示,前两位表示箱型种类,後两位表示同一箱型种类中不同的纸箱式样。例如:02表示开槽型纸箱;03表示套合型纸箱等。而组合型是基础型的组合,即由两种以上的基本箱型所组成,用多组四位数字或代号来表示。例如,一个纸箱的上摇盖可以用0204型,下摇盖用0215型。












  1:A型纸箱:系用一整张纸板制成,经过裁切及开槽后,形成箱体.并具有折片,可将纸箱之相对的两个箱面分别折合.

  1、常用开缝型(A1型) RSC0201型

  2、重叠开缝箱 0202

  3、中央特殊开缝箱 0204

  4、中央特殊重叠开缝箱 0205

  5、全重叠开缝箱 0203

  6、中央特殊重叠开缝箱 0206

  2:C型纸箱本型纸箱由二片或以上瓦楞纸板所构成之套式纸箱,其特征为有面盖与底盖纸箱之箱体

  1、盖式结构箱

  A 部分套合结构箱 (箱盖之穿深度为箱高的2/3)

  B 全套合结构箱(0301) (箱盖之穿深度为箱高)

  C 双盖箱(0310):箱身与顶、盖三片箱身构成的纸箱

  D 有盖结构箱(0306):两片箱板构成,箱盖深度为箱

  身的2/3

  E 锁式双盖箱(0325):顶盖与底盖切割成凸缘,以便

  跟箱身之凸缘互相锁扣在一起

  2、盖式开缝箱

  A 全套合半开缝箱 (0320)

  B 部分套合半开缝箱

  C 有盖半开缝箱 (0312)

  D 三片双套箱

  3:D型纸箱本型纸箱系由一片箱身板及二片端板构成。

  1、第二种竖箱(0605)

  2、第四种箱(0601)

  4:其它型式纸箱

  1、双滑动箱(0510)

  2、折合箱(0401)

  注意:包卷式瓦楞纸箱(即自动包装纸箱)与0210型箱有些相似,其差别在於:0210箱楞向平行於箱坯纸板宽,而包卷式纸箱楞向平行於纸板长;0210箱接头连接在主箱面,而包卷式纸箱却连接在侧箱面;0210箱内外摇盖压痕线在一条直线上,而包卷式箱则不同。另,与标准箱相比,包卷式纸箱的特点是用材较少,纸箱与内装物紧紧相贴,可以实现高速自动化。

  瓦楞纸箱的种类繁多,按其结构大体上可分为三大类:

  (a) 开槽型纸箱(02型)

  (b) 套合型纸箱(03型)

  (c) 折叠型纸箱(04型)

  ◆ 开槽型纸箱(02型)

  开槽型纸箱是运输包装中最基本的一种箱型,也是目前使用最广泛的一种纸箱。它是由一片或几片经过加工的瓦楞纸板所组成,通过钉合或粘合的方法结合而成的纸箱。它的底部及顶部折片(上、下摇盖)构成箱底和箱盖。

  其中:A1型为摇盖外盖吻合,内盖不接。

  此类纸箱在运输、储存时,可折叠平放,具有体积小、使用方便、密封防尘、内外整洁等优点。

  套合型纸箱(03型)

  套合型纸箱由一片或几片经过加工的瓦楞纸板所组成,其特点是箱体和箱盖是分开的,使用时进行套合。

  此类纸箱的优点是装箱、封箱方便,商品装入后不易脱落,纸箱的整体强度比开槽型纸箱高。缺点是套合成型后体积大,运输、储存不方便。

  折叠型纸箱(04型)

  折叠型纸箱也称为异型类纸箱,通常由一片瓦楞纸板组成,通过折叠形成纸箱的低、侧面、箱盖,不用钉合和粘合。

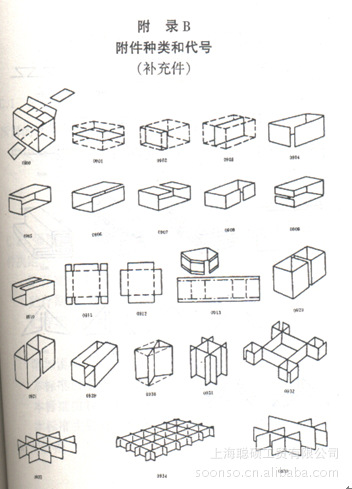

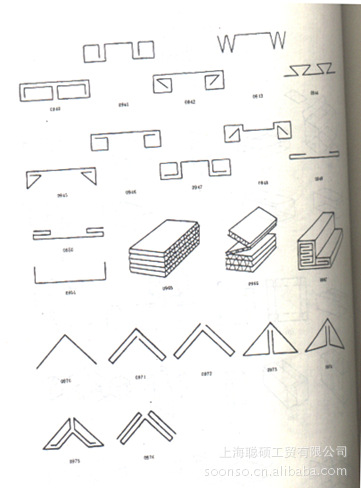

  ◆ 瓦楞纸箱附件

  为了商品在运输过程中不受损坏,根据不同商品的特点和要求,需要设计出结构合理的附件,起到保护商品的作用。最基本的纸箱附件由以下几种:

  A 隔档:用于瓶类的易碎易损物品的包装,将各个物品在箱内隔开,防止晃动、碰撞。

  B 衬板:衬板基本上由三中,一种是全衬板,用于箱内多层堆放作分层隔离之用。第二种是过桥衬板,是用于纸箱内摇盖合笼处,垫平空隙之用。第三种是衬圈,为提高纸箱的抗压强度和保护商品,在纸箱的四个侧面均围上衬板。

  C 衬垫:根据商品不同的形状及薄弱的部位,设计各种衬垫,用于固定商品,确保商品在运输的过程中不致移动,同时具有缓冲的作用。

  注意:包卷式瓦楞纸箱(即自动包装纸箱)与0210型箱有些相似,其差别在於:0210箱楞向平行於箱坯纸板宽,而包卷式纸箱楞向平行於纸板长;0210箱接头连接在主箱面,而包卷式纸箱却连接在侧箱面;0210箱内外摇盖压痕线在一条直线上,而包卷式箱则不同。另,与标准箱相比,包卷式纸箱的特点是用材较少,纸箱与内装物紧紧相贴,可以实现高速自动化。

  四、 纸箱尺寸

  瓦楞纸箱的尺寸有三种形式:外尺寸、制造尺寸、内尺寸。这三种形式都是由纸箱的长度、宽度和高度共同来组成的。因此,具体的表述上分为外长宽高、内长宽高、制造长宽高。外尺寸即为从瓦楞纸箱外部量取的体积的大小,一般作为计算运费的依据和纸箱外部的标示。内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离,内尺寸的确定是根据内装物的体积大小确定的,一般情况下,内尺寸略大于内装物的体积。制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸,一般按照制造尺寸下单和调整压线进行生产操作。

  外尺寸、内尺寸、制造尺寸三者之间的关系:(以0201型纸箱为例)

  外尺寸长(宽)=内尺寸长(宽)+瓦楞纸板厚度*瓦楞纸板的层数(2层)

  外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数(包括内外摇盖共4层)

  制造尺寸长(宽)=内尺寸长(宽)+瓦楞纸板厚度÷2*瓦楞纸板的层数

  制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数

  在国家标准中还有一项综合尺寸,纸箱的综合尺寸即为纸箱内尺寸长宽高之和。在上述三种尺寸中,制造尺寸是相对较灵活的,是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化,因此掌握好制造尺寸是控制纸箱尺寸的第一步。异型纸箱也是如此,不管有几层瓦楞纸板,内尺寸都要加上这些瓦楞纸板的总厚度,才是纸箱的外尺寸。

  设计瓦楞纸箱的大小首先要进行内尺寸的设计。因为内尺寸比较容易确定,它以内装商品的实物测量或者实物组合排列计算的外尺寸来确定的。
